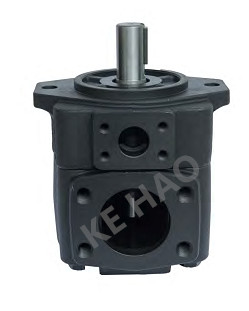

Насос лопасти КАТ коммерчески сервопривода одиночный, гидронасос машинки для снаряжения патронов

Насос сервопривода серии ХТС одиночный

характер продукции:

Знание:

Во-первых, принцип деятельности одиночного действующего насоса лопасти

Насос составлен ротора 1, статора 2, лезвия 3, плиты распределения масла и крышки конца. Внутренняя поверхность статора цилиндрическое отверстие. Ексцентриситет между ротором и статором. Лезвие может сползти гибко в слот ротора. Под действием маховой силы когда ротор вращает и масло давления на корне лезвия, верхняя часть лезвия близко к внутренней поверхности статора, поэтому загерметизированная работая полость сформирована между 2 смежными лезвиями, плитой распределения масла, статором и ротором. Когда ротор вращает против часовой стрелки, лезвие на правильной стороне изображения удлиняет наружу, и том полости запечатывания работая увеличивает постепенно, приводящ в вакууме, поэтому масло вдохнуто через окна на всасывающем окне 6 и плите 5. распределения масла. Пока на левой стороне диаграммы. Лезвие втягивано внутрь, том полости запечатывания постепенно уменьшен, и масло в полости запечатывания отжато вне через другое окно плиты распределения масла и порта давления 1 и выведено наружу к системе. В процессе поворачивать ротор, масло и масло давления масла еач тиме, поэтому оно вызвано одно-действуя насосом. Ротор подвергается к радиальной гидравлической силе разницы, которая также знана по мере того как не-сбалансированный тип насос, с большим давлением на подшипник. Смещение насоса может быть поменяно путем менять количество ексцентриситета между статором и ротором, так, что насос будет переменным насосом.
